Introduction au processus de production des chaînes d'ancre marine-Partie 2

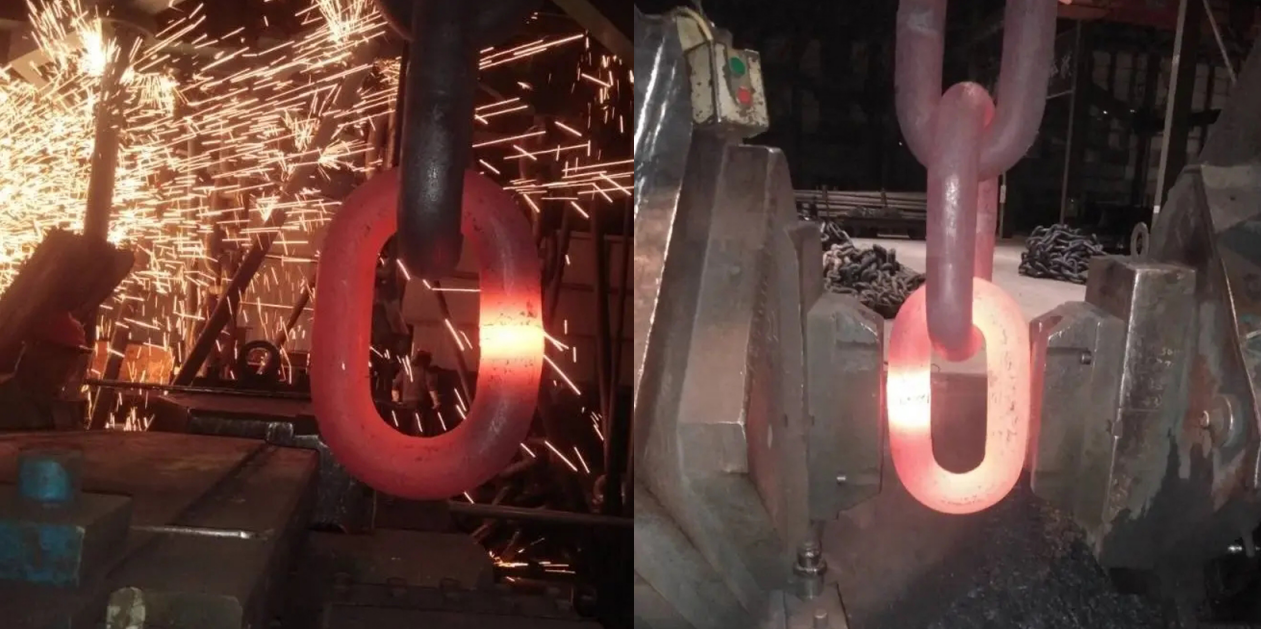

IV. Processus de traitement thermique

1. Trempe et revenu

- Les chaînes d'ancrage doivent subir une trempe à 900 ℃ et un revenu à 600 ℃ pour améliorer la résistance et la ténacité.

- La recherche indique que la résistance à l'usure est la meilleure lorsqu'elle est trempée à 860 ℃, tandis qu'une augmentation de la température de revenu réduira la teneur en phase de ferrite α en forme d'aiguille et changera la cémentite de forme en feuille à granulaire.

2. Optimisation des paramètres de traitement thermique

- Le temps de maintien lors du revenu a un impact significatif sur les performances. Il a un effet notable lorsque le temps de maintien est inférieur à 30 minutes, mais l'effet devient moindre lorsqu'il dépasse 30 minutes.

- L'équipement de traitement thermique doit répondre à des exigences telles qu'une bonne performance de conservation de la chaleur, une bonne uniformité de la température du four et la fourniture d'un système de mesure de température multipoint.

V. Inspection et vérification de la qualité

1. Essai de traction

- La section complète de la chaîne d'ancre (appelée « tirs ») mesure environ 27 mètres de long et subit un test de traction qui nécessite de résister à des dizaines de milliers de tonnes de force.

- Une machine de traction automatique étire tous les maillons pour vérifier si la résistance est aux normes. Toute rupture à n’importe quelle étape entraînera la défaillance de toute la chaîne d’ancre.

2. Contrôles non destructifs

- Le contrôle des particules magnétiques et la détection des défauts par rayons X permettent de détecter les microfissures invisibles à l'œil nu.

- Les tests par ultrasons examinent les défauts internes pour garantir l'intégrité de la structure de la chaîne d'ancrage.

3. Autres tests

- Test de résistance à la corrosion : Placez la chaîne d'ancre dans l'eau de mer pendant 7 jours et observez le degré de rouille de la surface.

- Test de poudre de carbone : Détectez les minuscules fissures qui ne sont pas visibles à l'œil nu.
