Tuyaux flottants marins

Le tuyau d'huile flottant d'Andy Marine est conçu pour le rejet d'hydrocarbures en mer. Il s'agit d'un tuyau autoflottant qui transfère le pétrole brut et les produits pétroliers des navires offshore et des systèmes d'amarrage. Le tuyau d'huile flottant convient à la plupart des fluides, tels que l'huile (jusqu'à 55 % de teneur en aromatiques), le GN, le GPL, l'eau, la saumure, etc.

Les flexibles flottants marins sont conçus et produits en totale conformité avec les normes OCIMF. Nos tuyaux d'huile flottants marins sont fabriqués et testés conformément aux exigences des normes de qualité ISO 9001:2008.

1. Caractéristiques du produit des tuyaux flottants marins

• Enveloppe de flottaison individuelle en mousse à cellules fermées pour éviter l'absorption d'eau.

• La couche externe CR présente l'avantage d'être résistante à l'abrasion, aux rayons UV, au vieillissement et aux environnements corrosifs.

• Accessoires de couplage personnalisés disponibles.

• Réserve de flottabilité minimale : 20 % ou selon les exigences du client.

• Continuité électrique : La continuité électrique est continue ou intermittente selon les spécifications du client.

• Carcasse simple et carcasse double.

• Pression de service nominale : 15Bar, 19Bar, 21Bar en option.

• Facteur de sécurité : 5:1.

2. Construction de tuyaux flottants marins

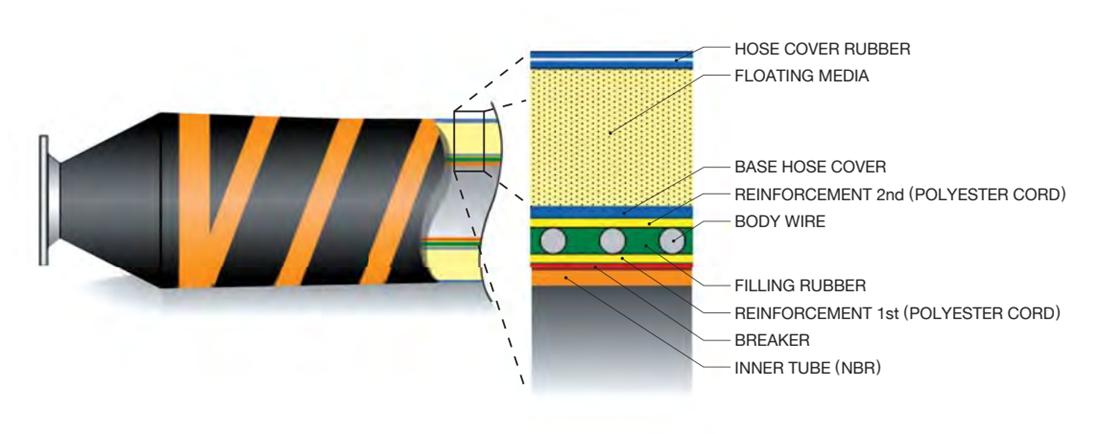

Tuyau flottant marin à carcasse unique

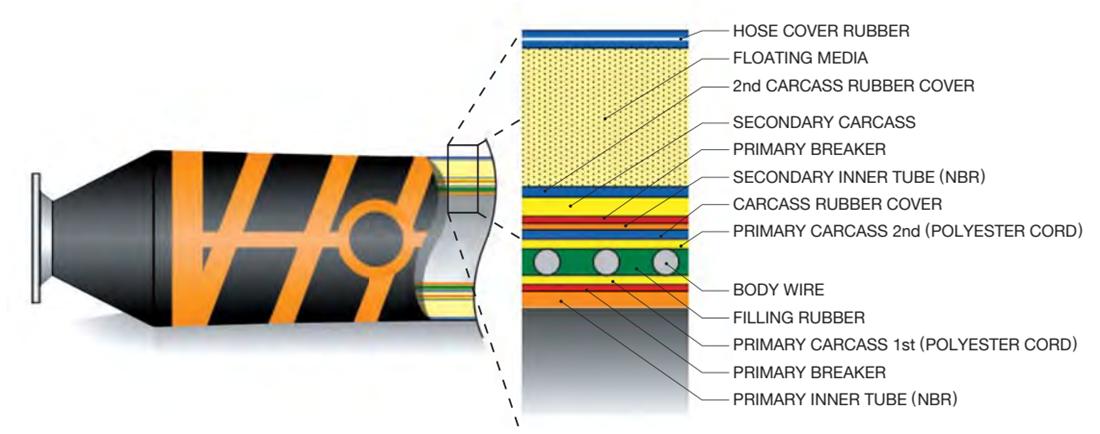

Tuyau flottant marin à double carcasse

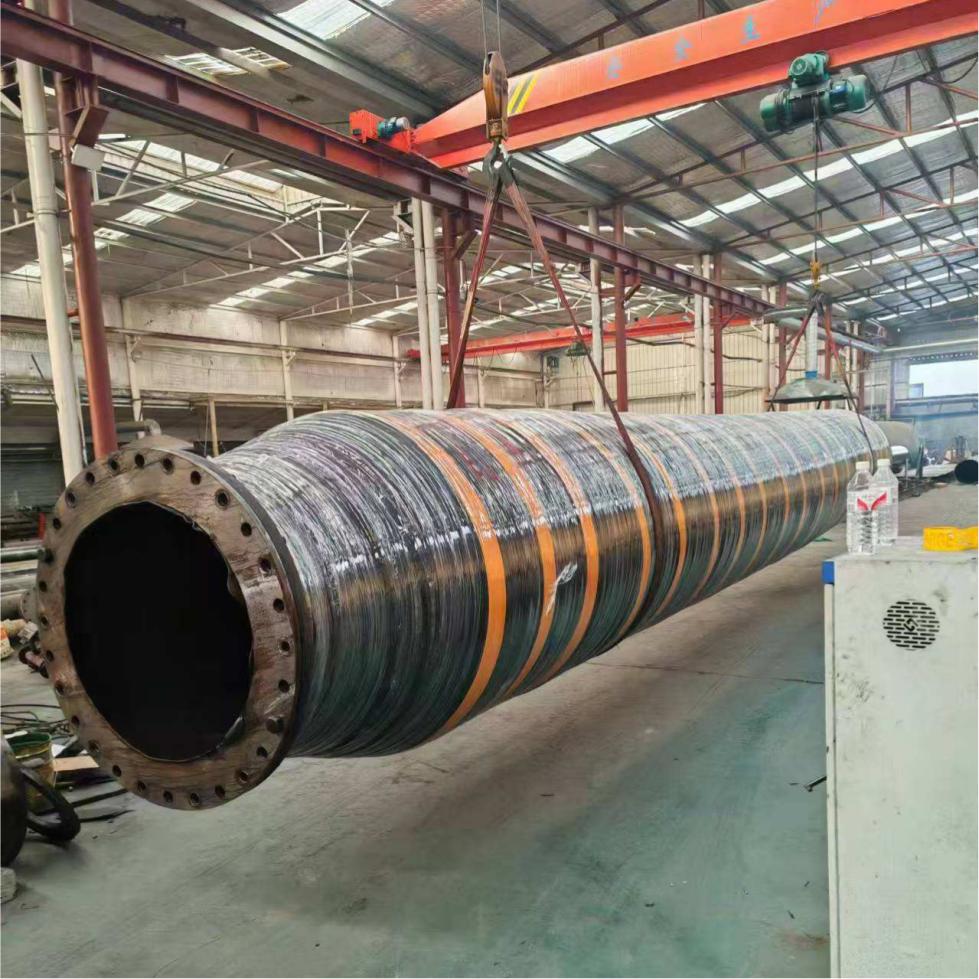

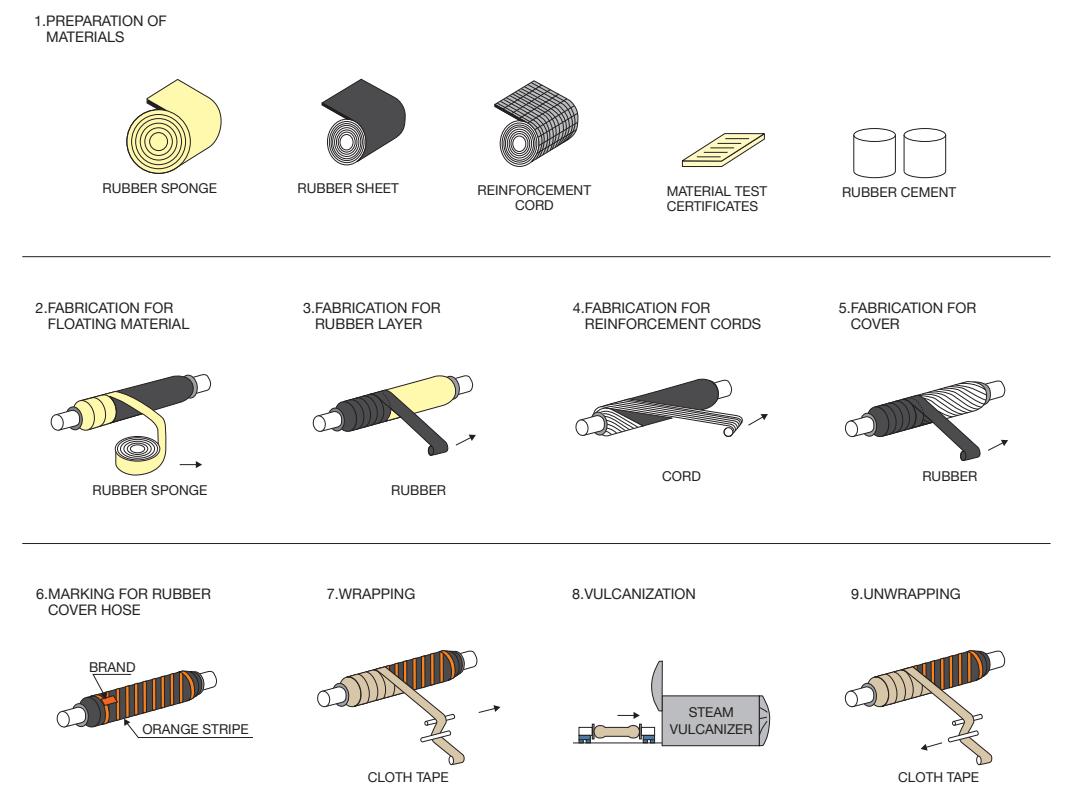

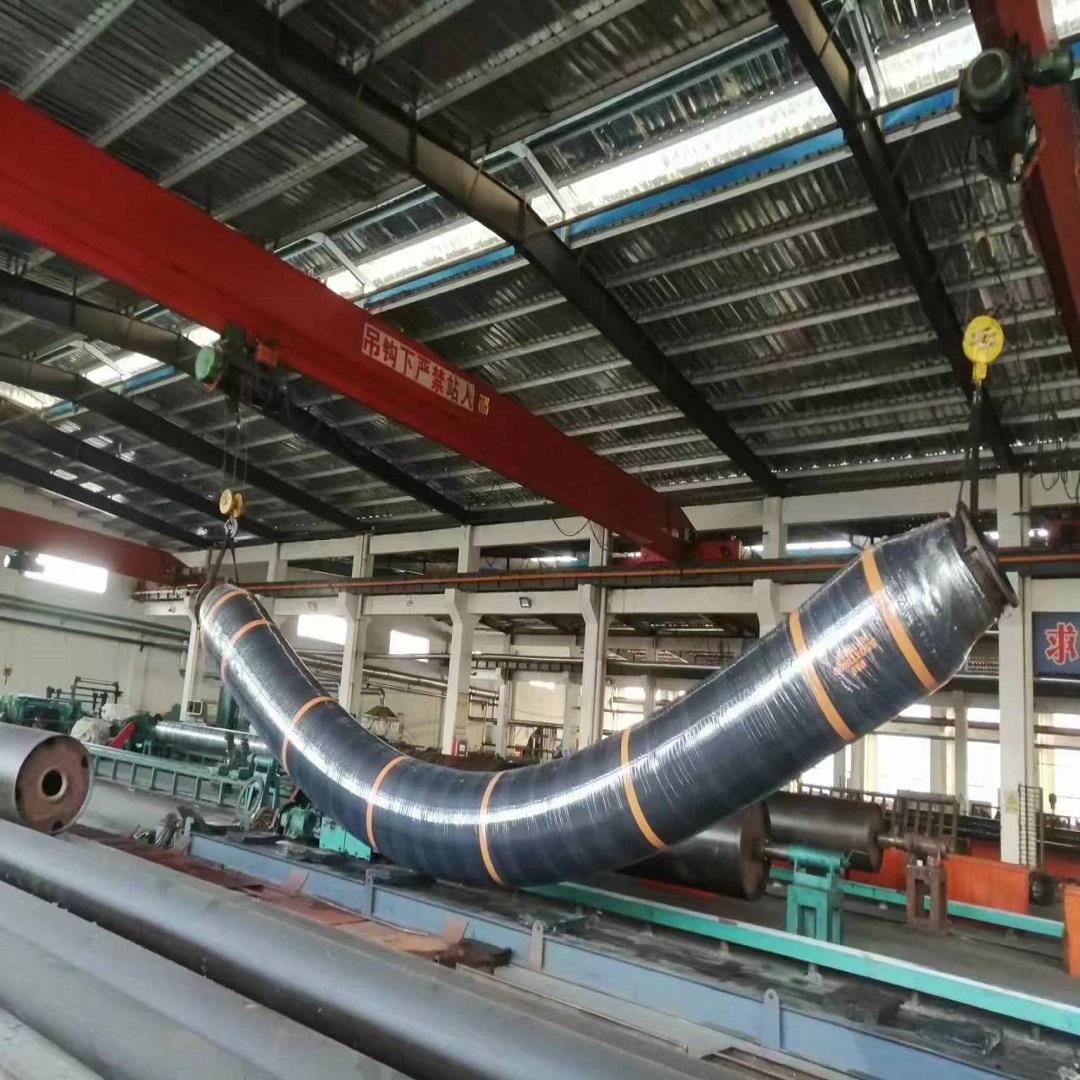

3. Processus de production de tuyaux flottants marins

4. Types de tuyaux flottants marins

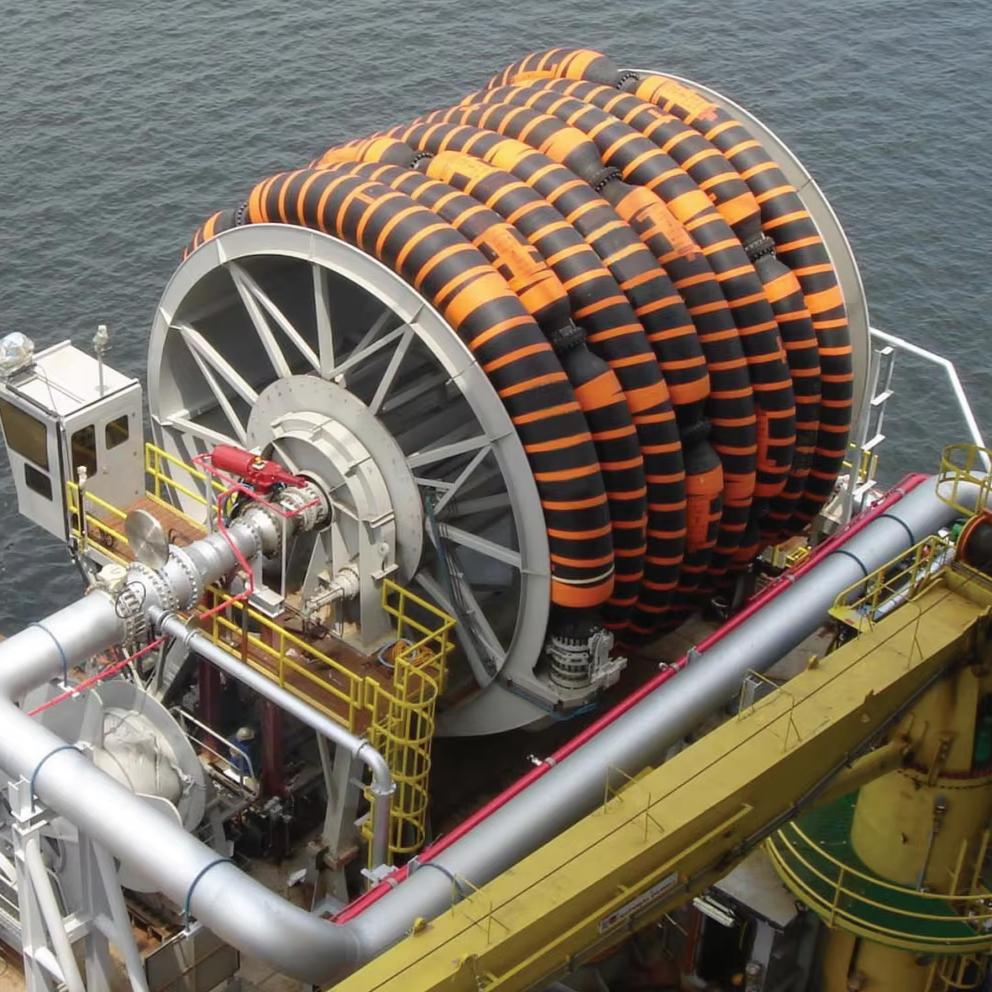

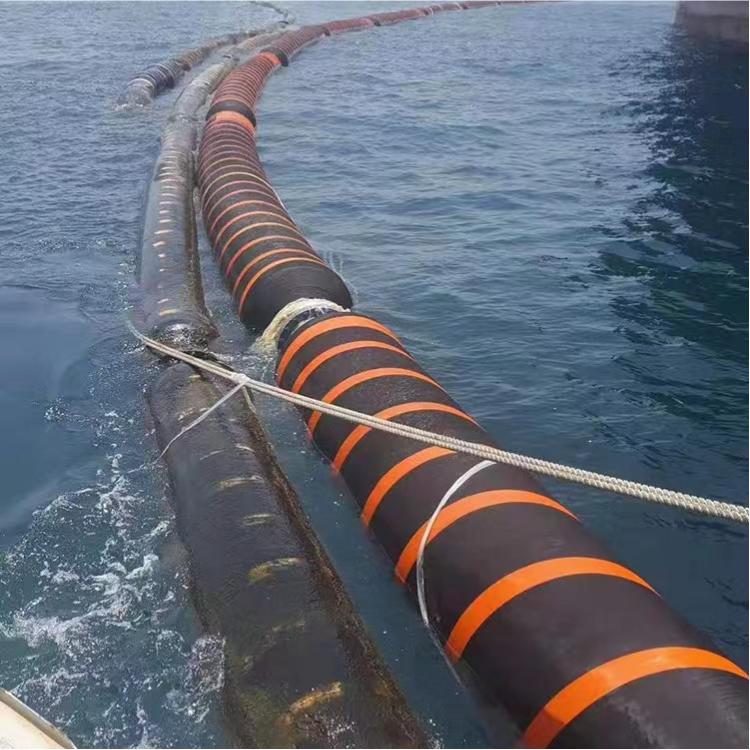

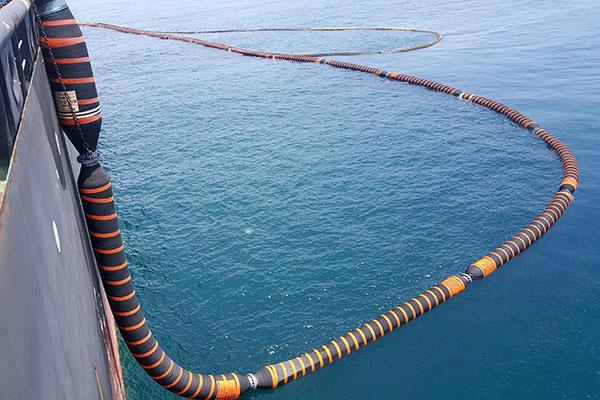

Tuyaux entièrement flottants de la ligne principale

Ce tuyau est le pipeline principal d’un système de transfert de pétrole offshore. Il présente généralement une construction à double coque et une couche de flottabilité en mousse. Sa flottabilité résiduelle minimale est d'au moins 20 %. Il peut être utilisé dans les systèmes d'amarrage tels que CALM (Catenary Anchor Leg Mooring) et CBM (Conventional Buoy Mooring).

Tuyau semi-flottant renforcé à une extrémité

Ce tuyau possède une couche de renfort supplémentaire à une extrémité. Sa structure se situe quelque part entre les tuyaux flottants et les tuyaux immergés. Il est généralement utilisé comme transition entre un tuyau principal entièrement flottant et un tuyau immergé.

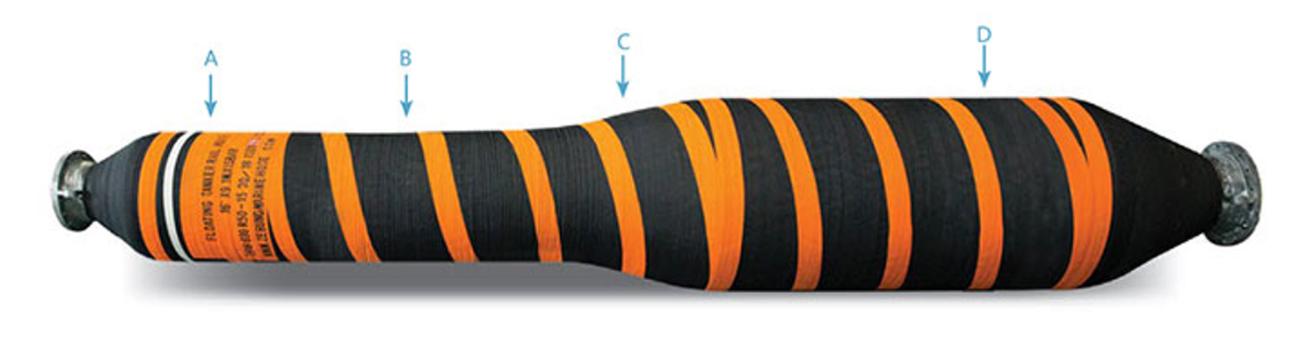

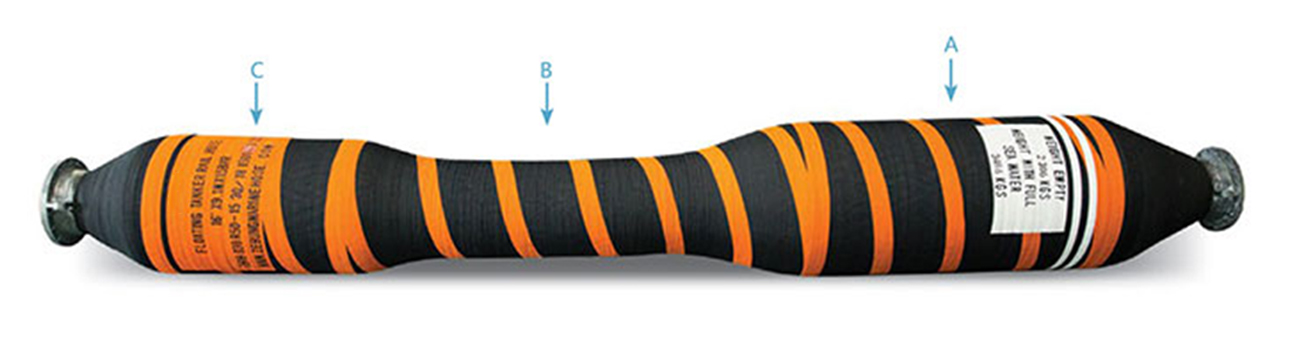

Tuyau flottant d'haltère complet sur rail pétrolier

On l'appelle tuyau d'haltère en raison de sa forme semblable à celle d'un haltère. Il est généralement suspendu sur le côté d’un camion-citerne (garde-corps). Il peut se déplacer librement avec le mouvement du camion-citerne. Il est directement connecté au collecteur de transfert de pétrole du navire-citerne et est donc appelé « joint » entre le navire-citerne et le système de tuyaux flottants offshore.

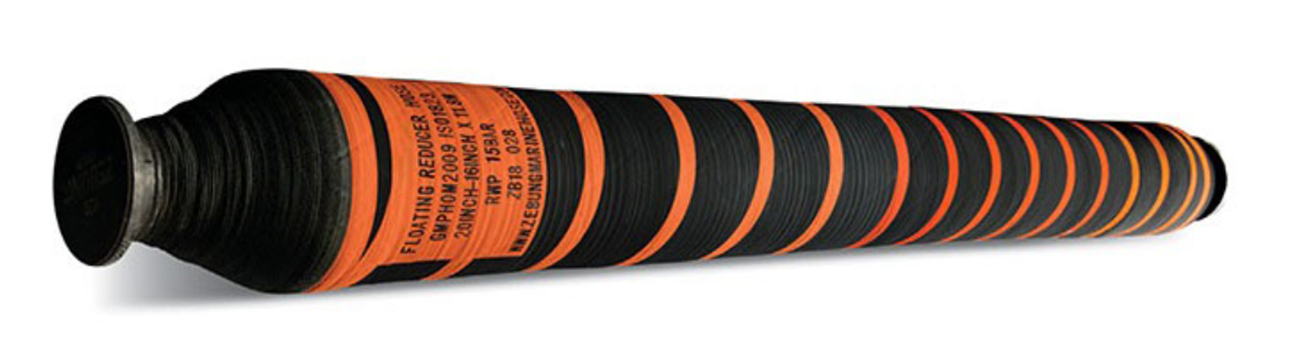

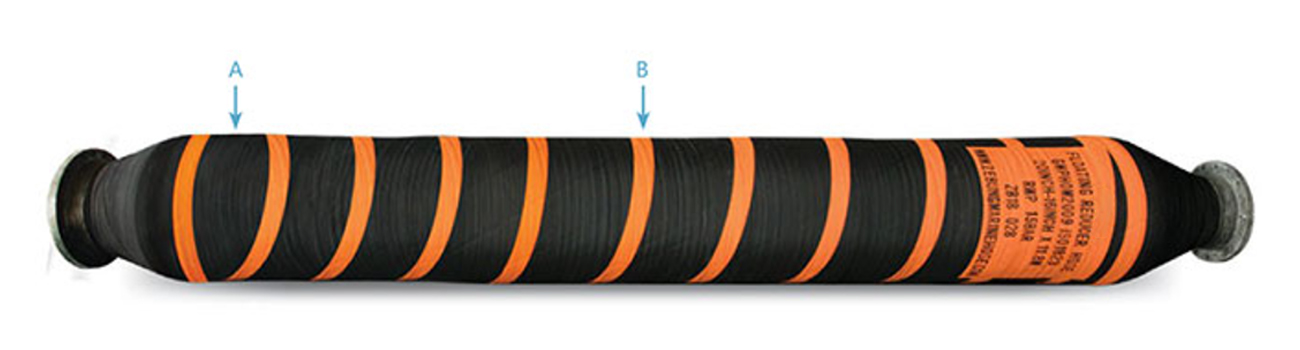

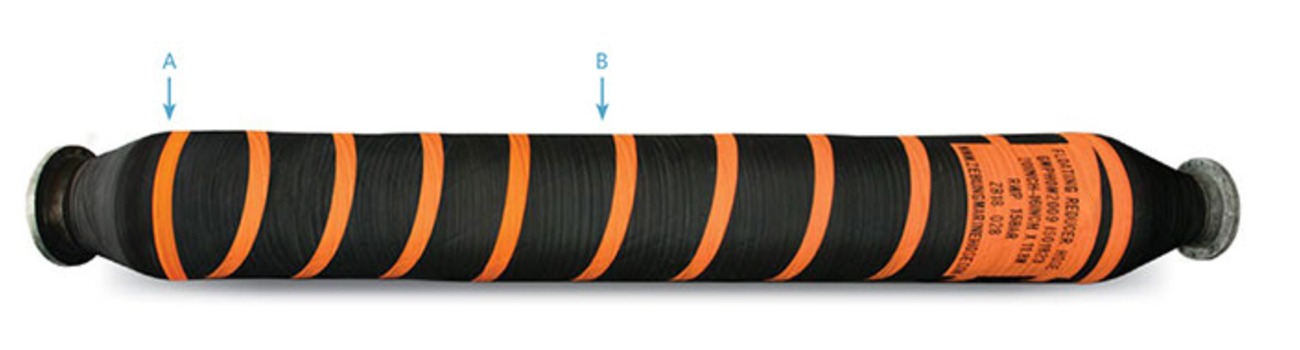

Tuyau flottant complet réducteur

Un tuyau réducteur peut connecter deux tuyaux de diamètres différents, par exemple entre un connecteur d'appareil et un tuyau principal. C’est pourquoi on l’appelle également « réducteur ». Il est utilisé dans les systèmes de tuyauterie où les diamètres des tuyaux doivent changer, réalisant ainsi une transition entre les tuyaux.

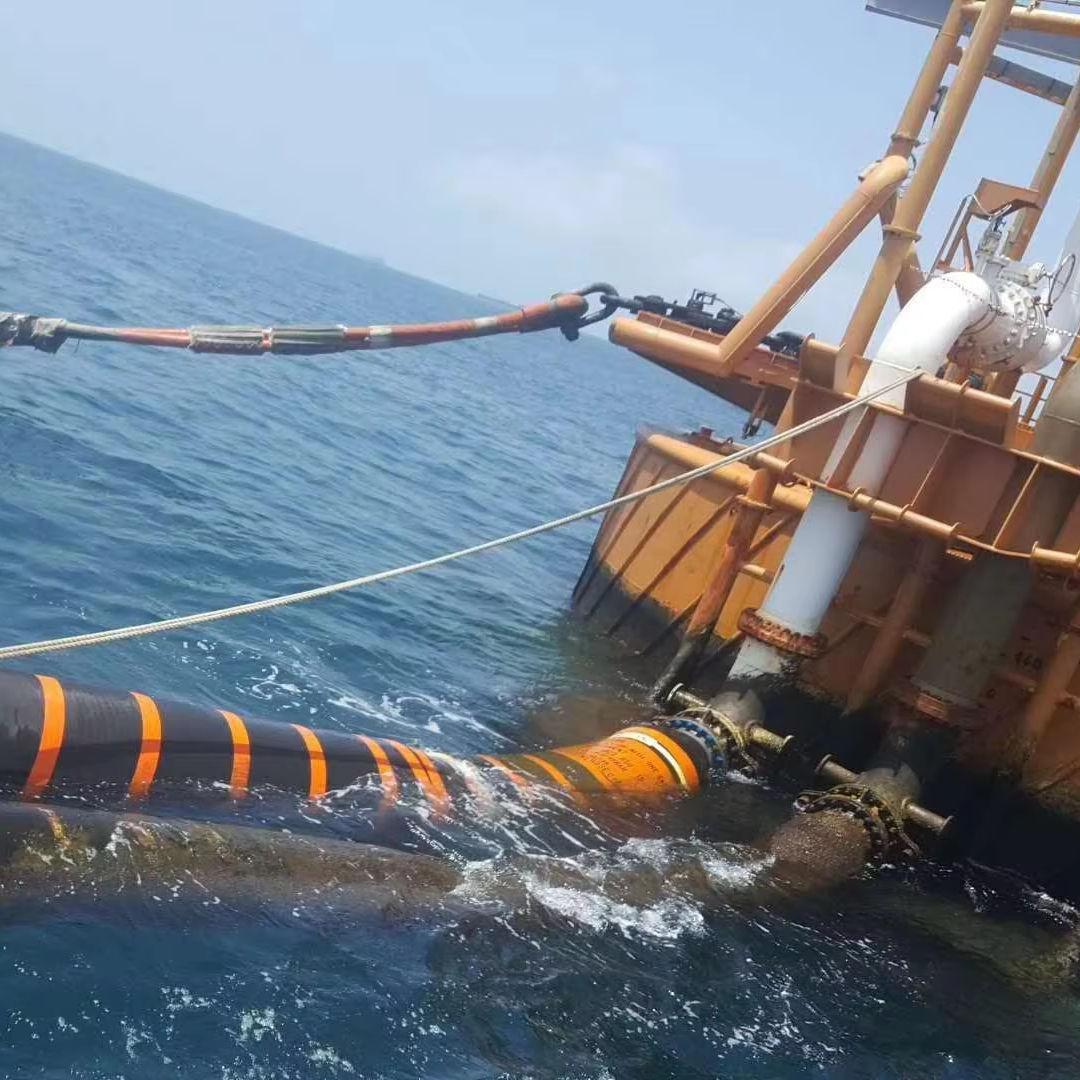

Tuyau flottant complet

Le tuyau d'échappement est la dernière section du tuyau reliée à la bouée. Il est très flexible et peut s’adapter aux mouvements de la bouée. Il peut être utilisé comme section de connexion initiale entre une bouée d'amarrage monopoint et un tuyau sous-marin.

5. Taille du produit des tuyaux flottants marins

*D'autres tailles peuvent être personnalisées selon les besoins.

6. Application de nos tuyaux flottants marins

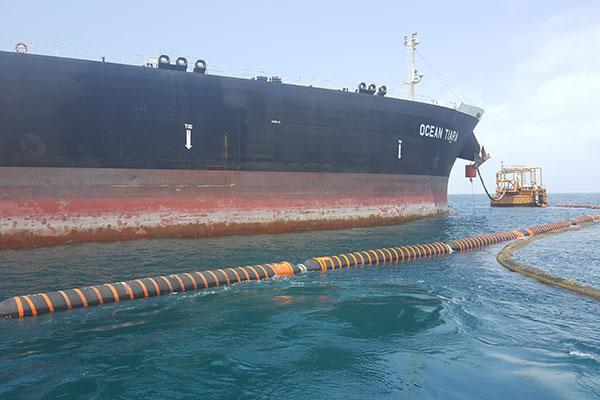

• Transfert de carburant :Les tuyaux flottants marins sont couramment utilisés pour transférer du carburant entre les navires, les barges et les réservoirs de stockage. Leur conception flexible et leur flottabilité permettent une manipulation sûre sur l'eau, réduisant les risques de déversement et garantissant une livraison fiable de carburant dans les opérations maritimes.

• Transfert d'eau :Ces tuyaux facilitent le mouvement de l'eau potable ou non potable en milieu marin. Ils flottent sur l'eau, empêchant la traînée, assurant un écoulement fluide et favorisant une distribution efficace de l'eau pour les navires, les quais ou les installations offshore.

• Transfert chimique :Les tuyaux flottants marins conviennent au déplacement de divers produits chimiques en toute sécurité. Leur construction résiste à la corrosion et aux dommages chimiques, permettant un transfert sécurisé et sans fuite dans les ports, les installations offshore ou les systèmes à bord des navires.

• Opérations offshore :Utilisés sur les plates-formes offshore et les plates-formes pétrolières, les tuyaux flottants assurent une gestion fiable des fluides pour les tâches de forage, de ravitaillement et de maintenance. Leur conception flottante simplifie le déploiement et évite les dommages lors des opérations nautiques.

• Applications portuaires :Les tuyaux flottants marins prennent en charge la manipulation de liquides dans les quais et les ports, y compris le chargement et le déchargement des navires. Leur durabilité et leur conception flexible garantissent un fonctionnement efficace, sûr et continu dans des conditions marines difficiles.
